Les Sentinelles des Mers

Par Guy Detienne


La société Artworks Florida.

La société Artworks Florida a été créée en 1992, elle a deux activités dans le domaine de l'optique.

Sa première activité est la restauration d'optiques de Fresnel. Son premier travaille a été la restauration de l'optique de 1° ordre du phare de St Augustine en Floride. Cette optique avait été saccagée. Elle a été retirée de la tour et, un an après, elle a été remise en place avec succès.

La seconde activité est la conception et la reproduction d'optiques de Fresnel complètes. Celles ci sont utilisées à des fins didactiques dans des musées ou des aides privées à la navigation.

La fabrication des lentilles de Fresnel.

Cette société restaure les optiques endommagées. Les lentilles cassées sont refaites à l'identique.
Elles sont fabriquées sur mesure, soit en verre, soit en acrylique.
D'après leurs calculs, les lentilles en verre ont une transmission comprise entre 80 et 90 %. Les lentilles en acrylique quand à eux laissent passer 92 % de la lumière.
Celles ci sont teintées en vert dans la masse. Ci contre, une photo illustrant ce travail

Les deux prismes en acrylique ont été réalisés pour l'optique de 1° ordre de Point Arena. Le prisme au centre est l'original.


La lentille est modélisée en 3D dans un programme CAD. Celui ci génère les fichiers utiles à la fabrication d'un prototype et à la commande des différentes machines de production.

Le prisme final est réalisé par un nouveau procédé de moulage. Il est poli avec une finition miroir et il est ensuite placé dans l'optique.

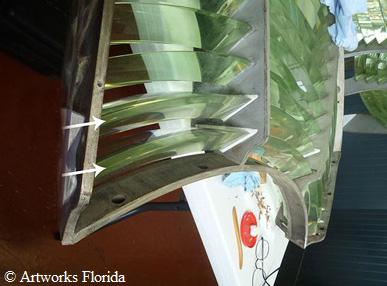

Les flèches montrent le remplacement de deux lentilles par de nouvelles en acrylique.

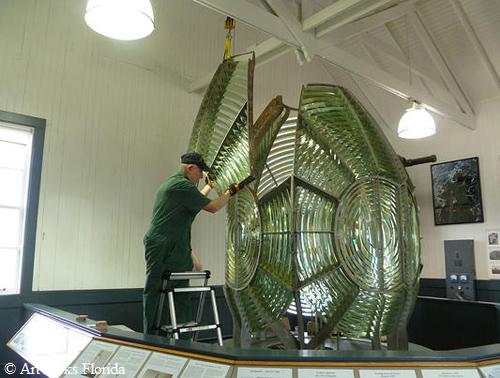

Exemples de restaurations d'optiques.

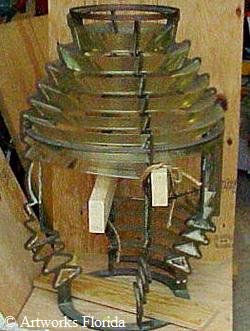

Exemple de restauration d'une optique.

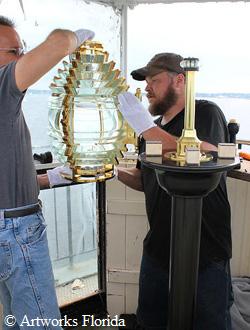

Optique fixe du phare de Rose Island à Rhode Island.

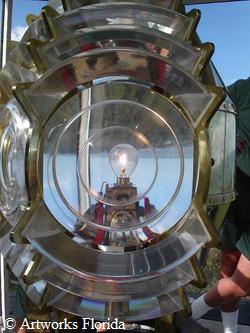

Optique tournante du phare de Anclote Key en Floride.

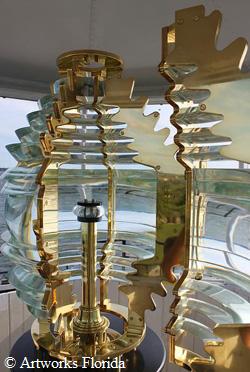

Remontage de l'optique de Punta Arena.

Conception d'optiques.

La seconde activité de la société est la conception et la production d'optiques neuves. Ceux ci sont utilisés soit dans les musées ou bien pour des aides privées à la navigation.

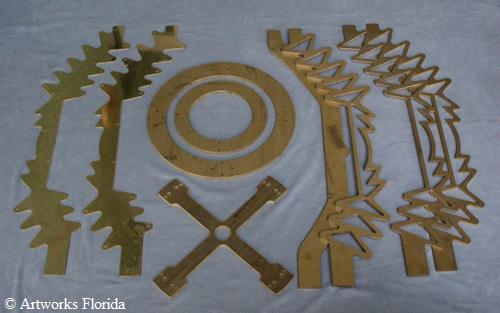

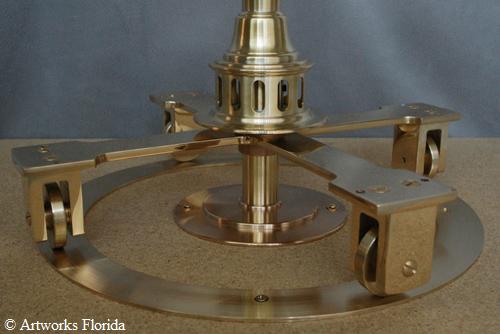

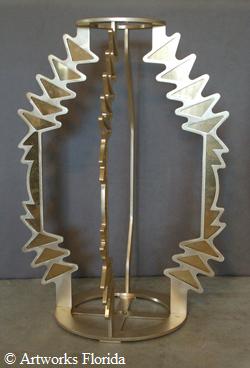

Dans le cas d'une conception tout doit être réalisé, aussi bien les prismes que les supports.

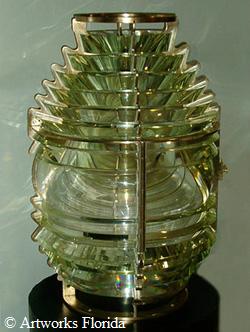

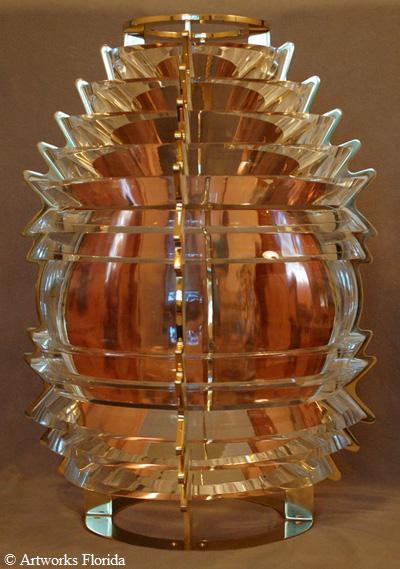

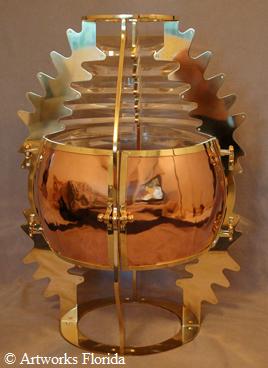

Les photos ci dessous montrent un exemple de réalisation. Il s'agit de la reproduction d'une optique fixe du 4° ordre. Elle est destinée au phare de Charlotte - Genesee, Rochester, NY.
Ce phare est inactif mais il abrite un musée. L'optique sera placée dans la lanterne après la restauration de la tour.





Références.

Cette page a été réalisée avec l'accord de la Société Artworks Florida. Je remercie particulièrement Dan Spinella pour sa collaboration.

Vous pouvez les retrouver sur leurs pages internet ou bien, suivre leurs travaux sur la page Facebook .
