Les Sentinelles des Mers

Par Guy Detienne


Le phare de Harbor Beach, Etat du Michigan.

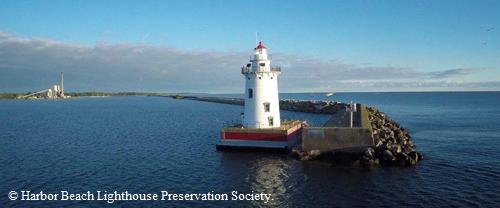

Le phare de Harbor Beach.


Le phare de Harbor Beach a été construit en 1885 sur la lac Huron. La société de sauvegarde de ce phare a été fondée en 1982. En accord avec les Gardes Côtes, ils remettent en état l' intérieur et l'extérieur.

L'optique de Fresnel d'origine a été retirée en 1996 et a été remplacée par un système à LED. Elle a été placée dans le musée de la ville.

Grâce à une collecte de dons, cette Société a pu commander auprés de Artworks Florida la réalisaton d'une réplique de la lentille d'origine. Celle ci sera installée et mise en service le 18 Juillet 2015 pour le 130e anniversaire du phare.

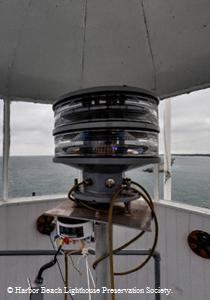

L'optique d'origine . L'optique actuelle à Led.

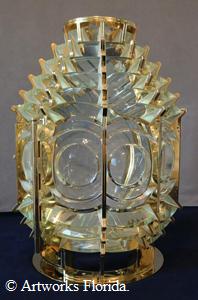

Les étapes de la fabrication d'une lentille de Fresnel de 4° ordre.

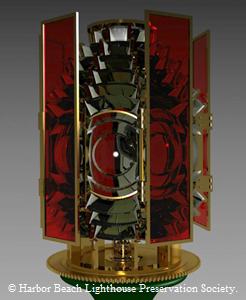

La première partie de la fabrication commence par la conception du projet. Celui ci est modélisé par informatique. Les supports de lentilles sont usinés en laiton. Les découpes sont effectuées par jet d'eau.

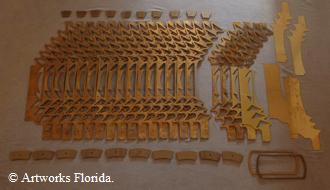

Usinage des supports en laiton.

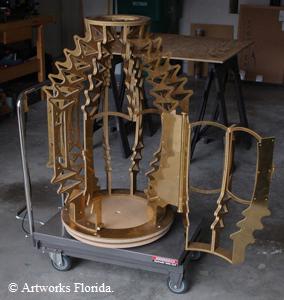

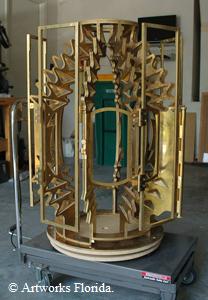

Les pièces mécaniques sont assemblées.

La seconde partie est la réalisation de l' optique. Les lentilles sont réalisées en acrylique. Elles sont ensuite usinées et polies jusqu'à obtenir la transparence et le profil souhaités.

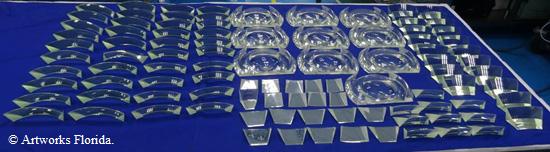

Les lentilles terminées.


L'optique est accompagnée d'un moteur et de son système de commande. Cette partie électrique doit aussi faire fonctionner l'ensemble automatiquement en fonction de la lumière du jour. A l'approche de la nuit, le moteur entraine la rotation de l'optique. Ensuite, il actionne l'allumage de la lampe. Au lever du jour, l'opération inverse est enclenchée.
Le système doit également prévoir un réglage de vitesse du moteur.

Tests électriques.

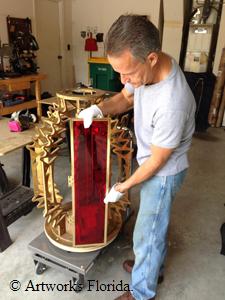

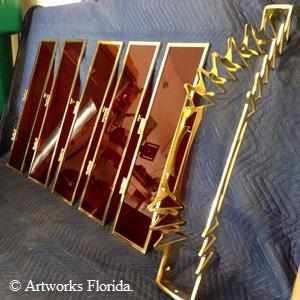

Assemblage de l'optique.

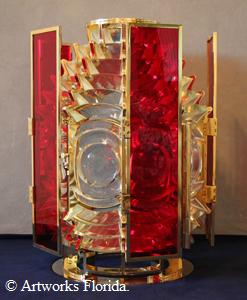

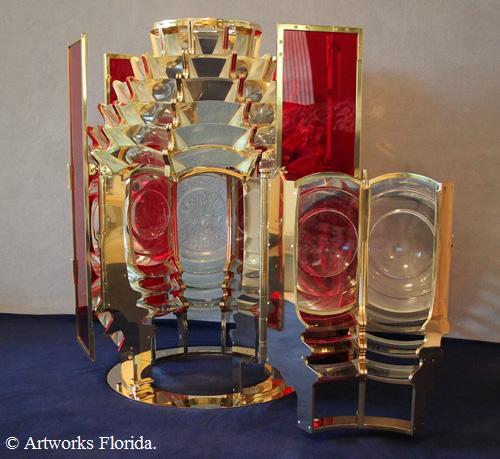

Les lentilles sont assemblées.




Vidéo de la réalisation.


Installation de l'optique et allumage.

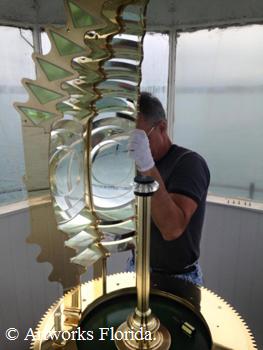

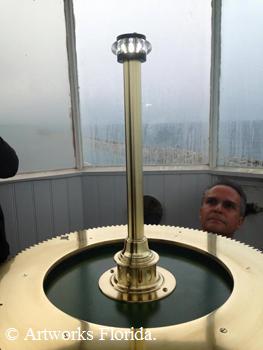

Installation de la Led. Assemblage de l'optique.

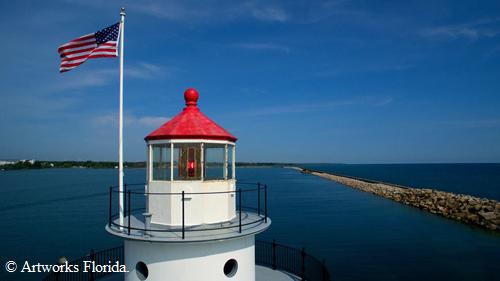

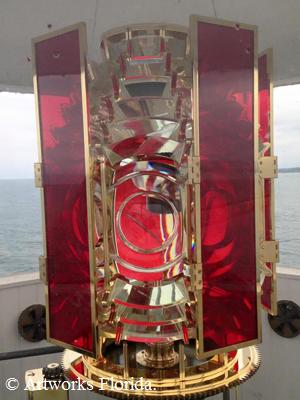

L'optique est installée le 8 juillet 2015.



Vidéo de l'installation.



Remerciements.
Cette page a été réalisée avec l'accord de la Société Artworks Florida. Je remercie particulièrement Dan Spinella pour sa collaboration.

Vous pouvez les retrouver sur leurs pages internet ou bien, suivre leurs travaux sur la page Facebook.
